关键字：

碳化硅砖|氮化硅砖|刚玉砖|铬刚玉砖|锆刚玉砖|莫来石空心球砖|莫来石保温砖|耐火浇注料|

巩义市锦科耐火材料有限公司
手机：15617927057
传真：0371-64392969
邮箱：gyjknc@163.com
网址：www.gyjknc.com
地址：河南省巩义市河洛镇耐材工业区

首页 >　 高铝砖　 >　 80高铝砖



80高铝砖



产品介绍

    80高铝砖和普通高铝砖的生产工艺类似，不同之处在于配料中特级熟料比例较高,可高达90～95％,熟料在破碎前需分级拣选和筛分除铁。中国生产实践证明，高铝熟料在破碎前严格拣选分级、并分级贮存，采用高铝矾土熟料和结合粘土共同细磨方法，可提高产品质量综合性能。

  根据以上基本反应和所采用原料特性，采取如下的烧成制度：装窑、因制品烧成温度接近于其高温荷重软化温度，装窑车时码垛不能过高，高度为500mm一700mm。高密度砖应码在上层，烧成600℃以下时，升温速度慢些，以避免水份排出过快而引起开裂。中温阶段的升温速度对制品质量影响不大，关键在于*烧成温度和在该温度下的保温时间的长短，用隧道窑烧成时，高温带1500℃保温时间20小时左右，在高温阶段采用还原性火焰，然后在保温及缓冷阶段用弱氧化性火焰，保持冷却到1200℃左右，有利于液相中的微小晶粒长大。采用以上措施后，不仅使高铝砖的常温和高温性能改善和提高，而且还提高了制品的合格率。经使用厂家的实践证明，其使用寿命延长，从而提高了经济效益和社会效益。

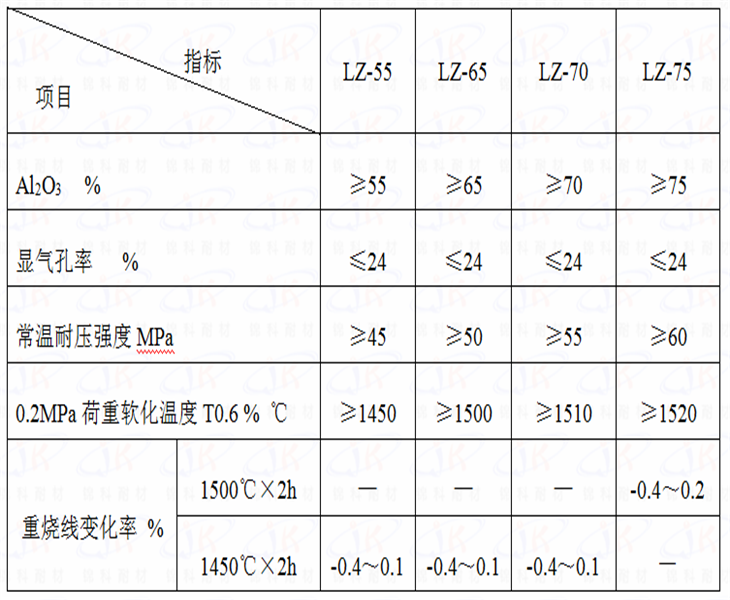

技术参数



上一条： 低蠕变高铝砖
下一条： LZ-80 高铝砖
